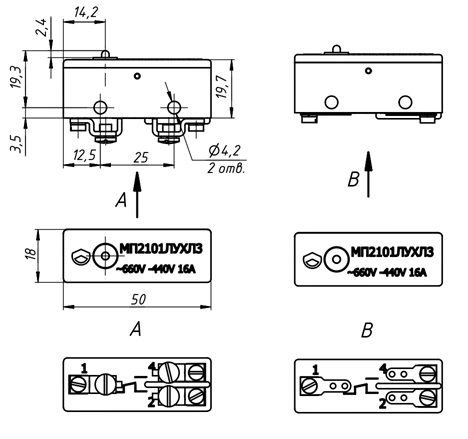

Микровыключатель МП 20001Л исп. 03 (исп. 04)
ТУ 3428-006-03964945-01
Микровыключатель МП 20001Л - малогабаритный конечный выключателб открытого исполнения с полумгновенным срабатыванием, предназначен для коммутации цепей управления переменного тока напряжением до 660 В частотой 50…60 Гц и постоянного тока напряжением до 440 В,
под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
УСЛОВИЯ ЭКСПЛУАТАЦИИНоминальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом- высота над уровнем моря не более 4300 м; - температура окружающей среды от -40 до +80oC - относительная влажность при 20 oC - 80% В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 - для климатического исполнения УХЛ и 5 для - Т. Тип атмосферы II; Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микросреды 3 по ГОСТ Р 50030 . 5. I В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I; Рабочее положение в пространстве любое |
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Степень защиты по ГОСТ 14255 - 69 | Со стороны привода | I P40 | |
|---|---|---|---|
| Со стороны контактных выводов | I P00 | ||
| Механическая износостойкость, цикл | 20 • 10 6 | ||
| Электрическая износостойкость, цикл | 1,8•106 | ||
| Время срабатывания, м С | 40 | ||
| Номинальное напряжение изоляции, В | 660 | ||
| Номинальный тепловой ток, в течение 1 сек., А | 100 | ||
| Ток короткого замыкания, А | 150 | ||
| Номинальное рабочее напряжение ( по ГОСТ Р 500 30.5.1), В | при переменном
токе 50…60 Гц категория применения АС 14 | 40; 220; 380; 660 | |
| при постоянном токе, категория применения DC - B | 24; 27; 110; 220; 440 | ||
| Номинальный рабочий ток, А | Переменный | 1,6; 1,0; 0,6; 0,25 | |
| Постоянный | 0,6; 0,6; 0,25; 0,16; 0,06 | ||
| Минимальный ток нагрузки, mА | 40 | ||
| Способ подключения к контактному зажиму | исп. 03 | под винт | |
| исп. 04 | под пайку | ||
| Сечение проводника, подключаемого к контактному зажиму, мм2 | одного | медный от 1,5 до 4 алюминиевый от 2,5 до 4 | |
| двух | медный до 1,5 алюминиевый до 2,5 | ||
| Сечение проводника, подключаемого под пайку, мм 2 | один | медный от 0,5 до 1,5 | |
| два | медных до 0,75 | ||
| Величина крутящего момента воздействующего на выводы, Нм, не более | 1,18 | ||
| Привод | Толкатель | ||
| Рабочий ход, мм | 0,4+0,3-0,2 | ||
| Дополнительный ход, мм | 0,2 | ||
| Дифференциальный ход, мм | 0,07 ± 0,05 | ||
| Усилие срабатывания, Н | 4 ± 2,5 | ||
| Срок гарантии | 3 года | ||
| Скачать | DWG IPT | ||
| Пример записи обозначения выключателя при заказе:
исполнение 03 - Микровыключатель МП2101Л УХЛ3. 031А ТУ 3428-006-03964945-01 исполнение 04 - Микровыключатель МП210iЛ УХЛ3. 041А ТУ 3428-006-03964945-01 | |||
| , |
| , |
