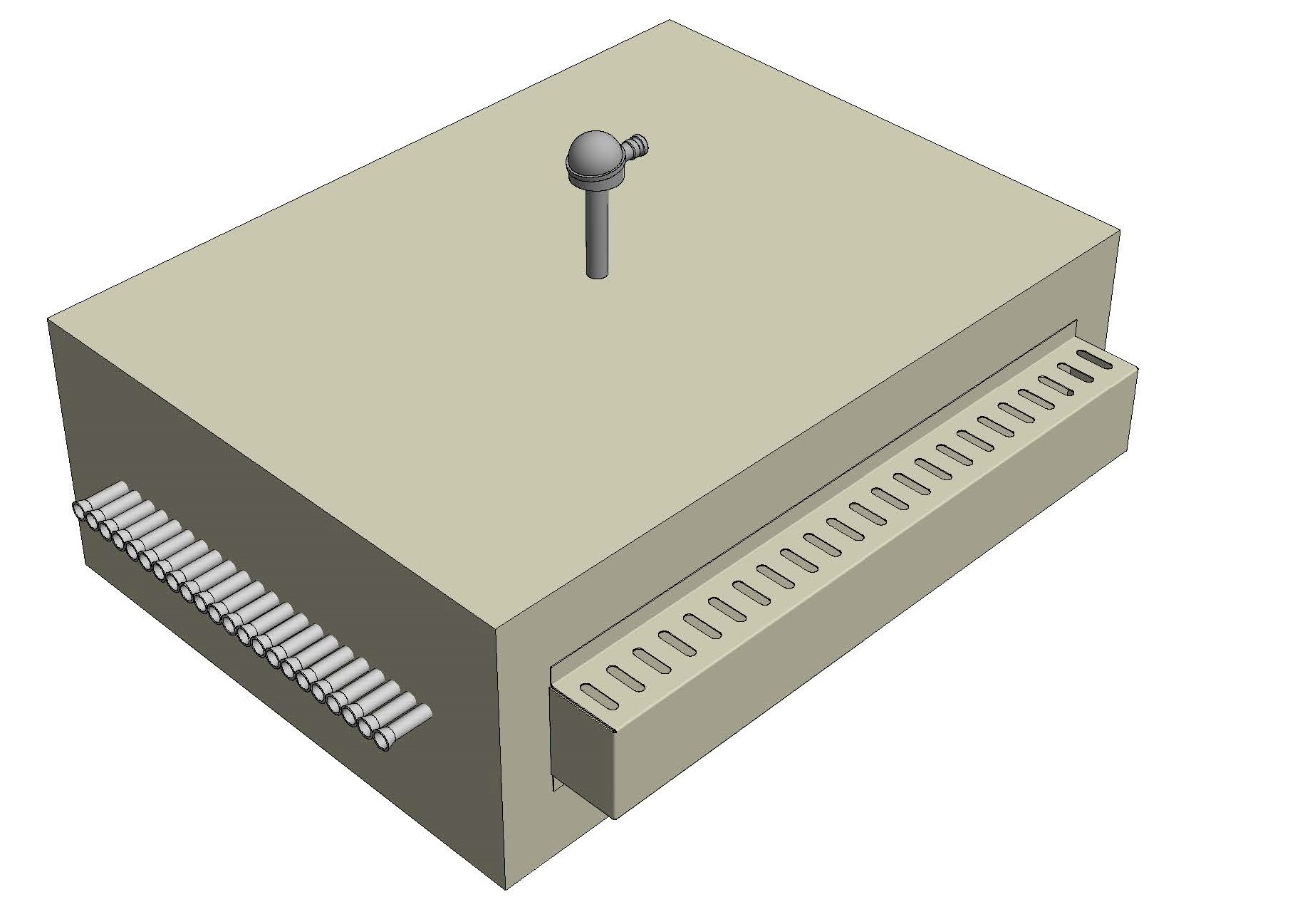

Электропечь СПО-0,6.22/5

Общие сведения

Электропечь СПО-0,6.22/5 (в дальнейшем электропечь) предназначена для отжига медной никелированной проволоки в процессе гальванического никелирования

Структура условного обозначения

С - способ нагрева - сопротивлением;
П - основной конструктивный признак - протяжная;
О - характер среды в рабочем пространстве - окислительная (воздух);
0,6 - ширина рабочего пространства, дм;
22 - длина зоны нагрева, дм;
5 - номинальная температура рабочего пространства, сотни °С;

Условия эксплуатации

Электропечь должна эксплуатироваться в закрытом помещении.
Окружающая среда пожаровзрывобезопасная, не содержащая токопроводящей пыли и паров в концентрациях, превышающих указанных в ГОСТ 12.1.005-76.
Температура окружающей среды от +5 до +40°C
Относительная влажность воздуха не более 80% при температуре плюс 25°C
Высота над уровнем моря не более 1000 м.

Техническая характеристика

№№ п.п.	Наименование параметра	Единица измерения	Величина параметра
1.	Максимльная рабочая температура	°C	500
2.	Установленная мощность	кВт	12
3.	Напряжение питания	В	380; 3N
4.	Частота тока	Гц	50
5.	Стабильность регулирования температуры во второй ( рабочей ) зоне секции	%	±5
6.	Количество одновременно отжигаемых проволок	шт.	22
7.	3.7. Время разогрева электропечи до рабочей температуры, не более	час	1
8.	Габаритные размеры электропечи: длина: ширина высота	мм	910 675 290
9.	Масса электропечи, не более	кг	95

Устройство и принцип работы

   Конструктивно электропечь выполнена в виде металлической плиты,теплоизолированной от окружающего пространства, обогреваемой сверху и снизу.
   Плита с теплоизоляцией помещены в металлическом корпусе.
   Обогреваемая плита состоит из двух частей (верхней и нижней), между которыми, в специальных пазах установлены 22 трубки из нержавеющей стали, развальцованных с обеих концов, через которые проходит обрабатываемая проволока.
   Трубки выходят за габариты электропечи на 30 мм с каждой стороны.
   В каждой части плиты равномерно установлены по 9 нагревателей.
   Нагреватели представляют собой две параллельно расположенные кварцевые трубки с уложенной в них спиралью. Вывода спирали закреплены в трубках с помощью специальной замазки.
   Нагреватели проходят через теплоизоляцию и выходят на боковую поверхность корпуса электропечи.
   Питание к нагревателям подводится с помощью шин, смонтированных на боковой поверхности корпуса электропечи.
   Вывода нагревателей и шины закрыты кожухом.
   Корпус электропечи выполнен в виде сварной металлоконструкции из листа и уголков.
   С торцов и сверху корпус электропечи закрыт крышками.
   На верхней крышке смонтирован термопреобразователь для контроля и поддержания заданной температуры электропечи.
   В верхней крышке имеется дополнительная втулка для установки термопреобразователя. Отверстие во втулке закрыто заглушкой.
   Система управления обеспечивает:
   - включения (отключения) питания электропечи;
   - защиту нагревателей электропечи от перегрузок и токов короткого замыкания;
   - измериние и регулирование температуры электропечи

Комплектность поставки

№ п.п.	Наименование	Кол.шт.
1.	Электропечь	1
2.	Шкаф (панель) управления	1
3.	Комплект запасных и мотажных частей	1
4.	Комплект эксплуатационной документации по ведомости эксплуатационной документации	1

Провода, кабели, трубы и т.п. для коммутации электропитания от шкафа управления до электропечи в комплект поставки не входят.

Транспортирование и хранение

Электропечь допускается транспортировать железнодорожным и автомобильным транспортом.

Условия транспортирования в части воздействия климатических факторов должны соответствовать группе 4 (Ж2) ГОСТ 15150-69, а в части воздействия механических факторов - группе условий транспортирования "С" ГОСТ 23216-78.

Электропечь должна храниться в закрытом помещении. Условия хранения должны соответствовать группе 2 (С) ГОСТ 15150-69.

Срок хранения электропечи не более 12 месяцев со дня отгрузки предприятием-изготовителем.

Формулирование заказа

В заказе необходимо указать тип электропечи.

Например: Электропечь СПО-0,6.22/5 .
